Test de l'antenne Yagi LowcostMobile RAD58-MIMO

En remplacement de l'antenne Yagi LTE yagiwlan testée ici et utilisée depuis un an, c'est à l'occasion d'une installation chez un ami que j'ai installé une nouvelle antenne de la marque LowcostMobile une Yagi RAD58-MIMO

Je passe d'une antenne yagi dans un boitier de protection plastique (données vendeur : 800 à 2600 Mhz gain 20 dBi) à une 58 éléments qui couvre les fréquences : 700 à 2600 Mhz avec un gain de 9 à 11 dBi.


Les fréquences que j'utilise chez moi avec la 4G Box Bouygues Télécom sont l’agrégation de 800 et 1800Mhz en 2x2 MIMO. Le gain (par antenne) est de 10 dBi à 800Mhz et de 11 dBi à 1800Mhz

  • Le gain réel est calculé avec l'atténuation :
    • 10m de coaxial WL240,
    • coupleur RP-SMA femelle-TS9
      donne à l'entrée du modem cat6 Huawei B528s-23a
    • à 800Mhz   5,8dBi x 2 = 11,6dBi
    • à 1800Mhz 5,6dBi x 2 = 11,2dBi

Les antennes sont positionnées à un entraxe de 96cm sur un mat à 10m du sol.
Elles sont en polarisation "diversity" à 45° et 135° pour former, entre elles un  angle de 90°.

Elles pointent sur les antennes Bouygues qui sont à 6km et non visibles à travers un bois.
[j'ai réalisé des installations sur des antennes à 15km avec un très bon résultat]




nouvelle RAD58-MIMO
    ancienne yagiwlan MIMO

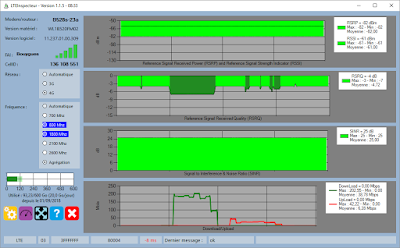

Sur les tests (du 31/07/2018) le gain en upload et significatif, il passe, en moyenne de 1 à 13Mbps , le RSRP passe de -88 à -92dBm, le SINR à augmenté de 20 à 26dB.
