Etude alti/topo Pierre M.

Voici les antennes-relais Free étudiés, avec leur profil altimétrique et topographique, en signal direct.
Pour une antenne extérieure à 6 mètres du sol.

Les relais seront écartées de l'étude, le relief bloquant le signal direct.

517475 4G++ 32600 L'Isle-Jourdain

1960524 4G++ 32600 Aurade

Les relais accessibles

31470 Fontenilles
Support 1673492

Opérateurs Free, Orange
4G++ 3CA
azimut 83,17°
à 2430 m
85% de signal direct
décalage de l'axe 23°

débit max mesuré 133/17 Mbps

31470 Saint-Lys

Support 540772

Opérateurs Free, Orange
4G++ 3CA
azimut 153,12°
à 5490 m
81% de signal direct
décalage de l'axe 37°
débit max mesuré 218/31 Mbps

31470 Sainte-Foy-de-Peyrolieres

Support 1815352

Opérateur Free

4G++ 3CA
azimut 198,12°
à 8140 m
59% de signal direct
décalage de l'axe 32°
débit max mesuré ? Mbps

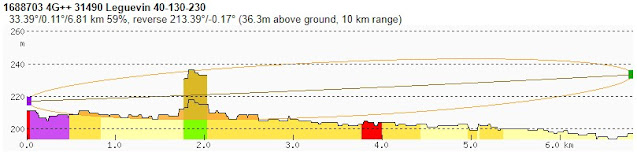

31490 Leguevin

Support 1688703

Opérateur Free

4G++ 3CA
azimut 33,39°
à 6810 m
59% de signal direct
décalage de l'axe 17°
débit max mesuré 82/19 Mbps

Mon conseil

• Le meilleur relais accessible est à 31470 Fontenilles
• Routeur Huawei B818-263 ou Huawei B715s-23c
• Antenne extérieure unidirectionnelle MIMO Poynting XPOL-2-5G ou Nedis ANOR4G20WT
  à 6 m du sol coté est, pointée sur l'azimut 83°
• Adaptateur TS9 mâle SMA femelle (pour B818)
• si besoin 2x rallonges de 5 mètres en coax faible perte H-155 (Ø 5.4mm) SMA M/F

axe vers relais

axe vers maison

Seul un test sur site pourra confirmer cette solution.

Explications et légende de l'étude
