Conditions du test
Matériel

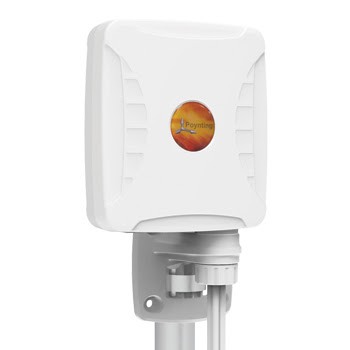

- Antenne Poynting XPOL-1-5G
- support pour mât tubulaire (fourni) sur mât à 4 m du sol
- antenne fixée à l'extérieur par ventouses (fournies)
- Routeur Huawei B715s-23c
- alimentation 12v
- connectique SMA
- posé sur le siège passager (entouré de la carrosserie métallique)
- carte SIM Free mobile datas illimitées
- Smartphone Oneplus 7T connecté en WiFi 5G pour monitoring
 |
antenne sur mât de 4 mètres
|
 |
Huawei B715s-23c
|
 |
routeur 4G avec antenne extérieure
|
Emplacements
Dix tests ont été réalisés à différents emplacements, choisis pour représenter les conditions réelles.
- La distance du relais (antenne de l'opérateur) varie de 580 m à 8,78 km
- Le signal direct reçu à l'emplacement varie de 0% à 100%
- Le décalage de l'axe entre le secteur du relais et l'emplacement varie de 3° à 65°
- un secteur de relais couvre 60° de chaque coté de l'axe
Tests
- Pour chaque emplacement deux relevés sont effectués
- sans antenne connectée
- le réglage, dans le web UI, antenne externe ne fonctionne pas
- avec antenne connectée
- date, heure
- Application de monitoring huaCtrl
- eNB ID
- RSRP (dBm)
- RSRQ (dB)
- UP-link (Mhz) pCell
- agrégation CA
- Application Ookla speedtest.net
- débit download (Mbps)
- débit upload (Mbps)
- ping (ms)
- Application Locus Map Pro
- localisation
- distance du relais
- chaque emplacement à été étudié avec cette norme
images d'illustration
 |
pour mémoire
|
Rappel des spécifications techniques de l'antenne Poynting XPOL-1-5G
Gain (max) Port 1 & 2 +3 dBi
Fréquences couvertes
- 698 – 960 MHz
- 1710 -2700 MHz
- 3400–3800 MHz
Pertes par mètre dans le câble coaxial HDF-195
- 0.385 dB/m @ 900 MHz
- 0.565 dB/m @ 1800 MHz
- 0.666 dB/m @ 2400 MHz
- 0.788 dB/m @ 3000 MHz
Longueur du câble coaxial 5 mètres
Résultats des tests
Les valeurs sont comparées entre l'utilisation des antennes internes au routeur 4G et l'antenne externe.
- Le gain du RSRP varie de 1 à 11 dBm
- valeur la plus basse -11 dBm
- valeur la plus haute -97 dBm
- Le gain de débit download varie de 31 Mbps à 81 Mbps
- valeur la plus basse 44 Mbps
- valeur la plus haute 121 Mbps
- Le gain de débit upload varie de 1 Mbps à 29 Mbps
- valeur la plus basse 6 Mbps
- valeur la plus haute 33 Mbps
Quand la fréquence UP-link est de 700 Mhz le gain moyen de RSRP est 5 dBm
Quand la fréquence UP-link est de 2600 Mhz le gain moyen de RSRP est 6 dBm
Attention ne pas confondre le gain de l'antenne en dBi et le gain du RSRP en dBm
 |
| pour mémoire |
CONCLUSION
L'antenne Poynting XPOL-1-5G décuple l'accessibilité des liens 4G pour la band 3 UP-link, en band 28 le gain est moins important mais l'antenne vous connectera au réseau 4G si vos murs sont très épais.
Cette antenne est recommandée pour déporter le signal à l'extérieur d'un bâtiment ou d'un véhicule (profil discret et poids réduit).L'antenne Poynting A-XPOL-001-V2-41 4x4 MiMo sera testée bientôt sur le nouveau Huawei B818-263 custom. Les antennes-relais en 4x4 MiMo sont très rares en France.
données relevées lors des tests peuvent évoluer
