06 décembre 2020

Etude alti/topo Quentin S

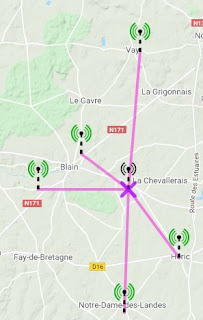

Voici les relais Free mobile étudiés, avec leur profil altimétrique et topographique, en signal direct.

Pour une antenne extérieure à 9 mètres du sol.



Les 5 antennes-relais étudiées sont accessibles en signal direct à 100%
Les meilleurs :

44130 Blain
Support 603473
4G++ 3CA
azimut 306,92°
à 4420  m
100% de signal direct
Secteurs 0-120-240
décalage de l'axe 7°
débit max mesuré 167/13 Mbps

44810 Héric
Support 1669517
4G++ 3CA
azimut 269,79°
à 6800  m
100% de signal direct
Secteurs 10-120-250
décalage de l'axe 30°
débit max mesuré 162/42 Mbps

44130 Notre-Dame-des-Landes
Support 789622
4G++ 3CA
azimut 181,88°
à 9300  m
100% de signal direct
Secteurs 0-120-240
décalage de l'axe 2°

Ne sera pas retenu l'antenne-relais de

44130 Blain
Support 703903
4G++ 3CA
azimut 143,38°
à 6460  m
100% de signal direct
Secteurs 70-190-320
décalage de l'axe 47°



Mon conseil

  • Abonnement Freebox Crystal (36€/mois)
    • forfait Free mobile lié (SIM 10€ et 16€/mois) 4G illimitée.
  • Routeur Huawei B818-263
  • Antenne extérieure unidirectionnelle MIMO Poynting XPOL-2-5G
    (choisir option 2x10 m HDF Cable 2x SMA-Male)
    • à 9 m du sol coté nord (voir photo sat ci-dessous)
    • pointée à l'azimut 307°
      • en cas de saturation du relais pointer à l'azimut 270°
      • en cas de saturation du relais pointer à l'azimut 182°
axe vers le relais
azimut 307°


Support 603473
axe vers votre habitation

Seul un test sur site pourra confirmer cette solution.

Retour de Quentin après l'installation du matériel recommandé


Merci !

Commande des différents éléments antenne Poynting XPOL-2-5G ) + routeur Huawei B818-263 et Adaptateur TS9 mâle SMA femelle : un petit billet à mettre, mais satisfait de la livraison et de chaque article.

Commande d'une SIM dédiée Free : rapide et efficace, Free en somme.

Montage de l'antenne par mes propres soins,
à environ 9m20, un jour de tempête :
je ne recommande pas, j'en ai encore les jambes qui tremblent ...


Puis tests de débit en WiFi

Avant
débit moyen sur la ligne terrestre ADSL

Après
débit moyen sur le routeur 4G
(n'importe où dans la maison qui est assez grande)



débit moyen à 1m du routeur




Pointe débit max observé




Bref, ça décoiffe !
Merci encore pour votre aide et je ne peux que recommander à ceux qui galèrent de passer à la 4G !

Quentin
