Antenne 4G/5G Poynting XPOL-2-5G unboxing

En exclusivité déballage de la nouvelle antenne

Poynting XPOL-2-5G

Antenne LTE unidirectionnelle à haut gain et polarisée en X | LTE 2X2 (MIMO) | 698 - 3800 MHz | 11 dBi




Le XPOL-2-5G est la troisième génération "V3" de cette très populaire antenne MIMO 2×2 à polarisation croisée (XPOL), en bande cellulaire, de Poynting. Le boîtier de l'antenne ressemble effectivement à celui de la deuxième génération "V2" mais a été complètement redessiné à l'intérieur. Nous avons utilisé une technologie avancée de métamatériaux, faisant appel à des conducteurs magnétiques artificiels (AMC) et à une nouvelle configuration de radiateur enregistrée/en attente de brevet, qui s'avère être une amélioration exceptionnelle de la largeur de bande et du gain. Les diagrammes de rayonnement de cette antenne sont exceptionnellement bien contrôlés, ce qui augmente encore les performances de l'antenne.

L'antenne XPOL-2-5G comprend les bandes 3400 - 3800 MHz plus récentes, qui n'étaient pas couvertes auparavant par notre V2 et convient pour les 2G, 3G, 4G et 5G. Cette antenne est exceptionnellement performante dans les bandes de fréquences suivantes : 698 - 960MHz, 1700 - 2170MHz, 2300 - 2700MHz & 3400 - 3800MHz. En plus des nouvelles bandes, le gain dans les 1700MHz et 2.7GHz est environ 3dB plus élevé que le "V2" sur les mêmes bandes de fréquences ! Notre antenne "V2" surpasse déjà la plupart de ses concurrents sur ces bandes. Cette amélioration substantielle du gain montre donc les avantages des nouveaux matériaux avancés et de la nouvelle conception du radiateur.

Ainsi, si c'était une voiture, nous avons installé un moteur de technologie entièrement nouvelle produisant deux fois plus de puissance sous le capot - il peut avoir la même apparence, mais attendez simplement d'allumer le contact !



Caractéristiques :

  • Uni-directionnelle
  • Polarisation en X ± 45°
  • Large bande
  • 2x2 MiMo
  • fréquences 2G/3G/4G/LTE rétrocompatible (5G Ready)
    •   698 - 960 MHz
    • 1710-2700 MHz
    • 3400-3800 MHz
  • gain max
    •   9 dBi @   698 - 960 MHz
    • 10 dBi @ 1710-2700 MHz
    • 11 dBi @ 3400-3800 MHz
  • boitier IP 65 résistant aux intempéries, à la poussière et au vandalisme IK08
  • -40° à +80°, vent ≤ 160 km/h
  • câble coaxial double HDF-195 de 10 mètres, connecteurs SMA







A-XPOL-0002-V3-03

Contenu de la boite :

  • antenne XPOL-2-5G
    • dual câbles coaxiaux 50 ohm HDF195 de 10 mètres
    • 2x connecteurs  SMA mâles + grip extender
  • 4 vis inox M6
  • 6 rondelles M6
  • 2 écrous M6
  • support inox pour fixation sur mât tubulaire et mural
  • notice d'installation en anglais

    contenu de la boite

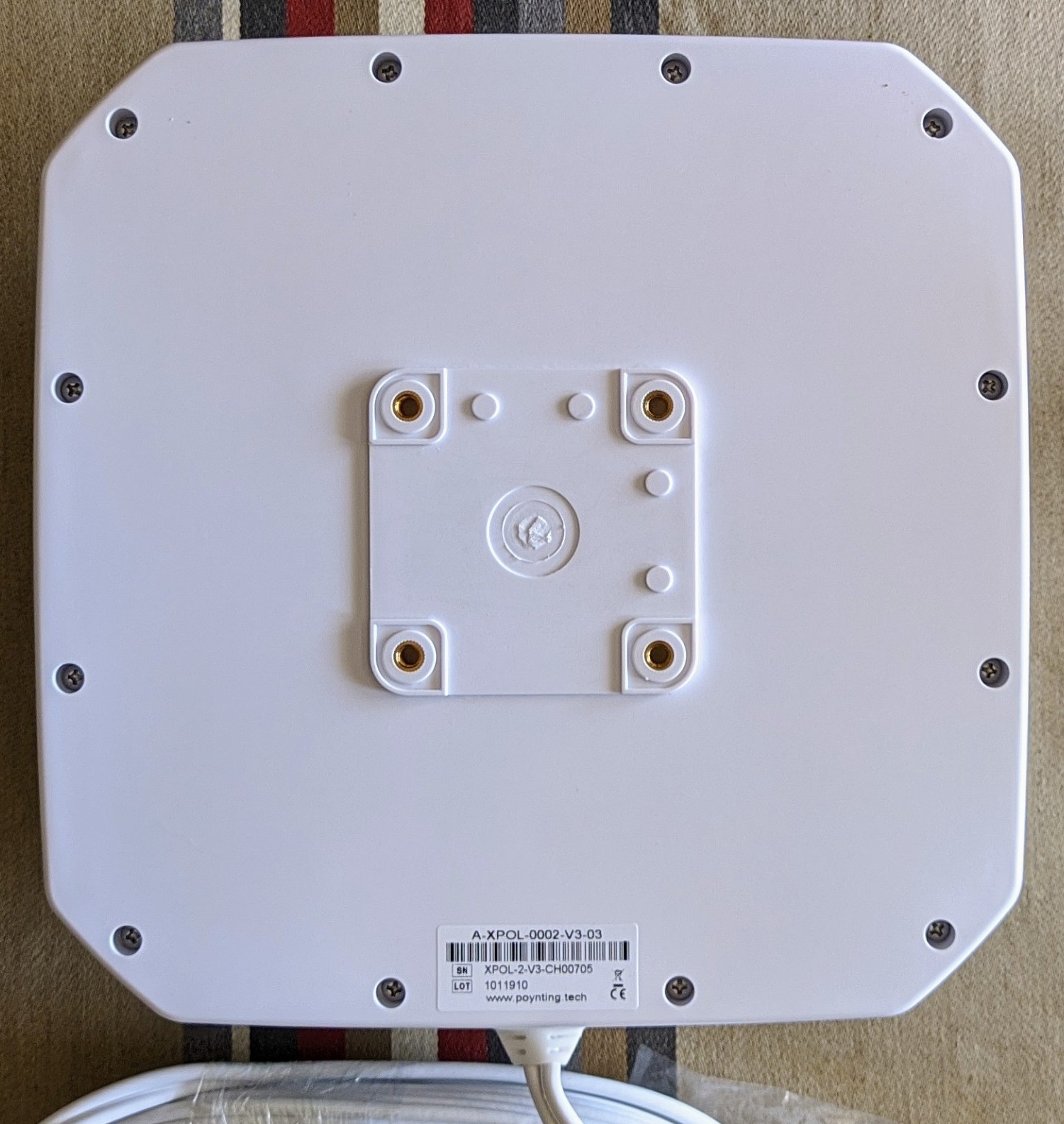

vue arrière
12 vis inox
4 inserts laiton


connecteurs SMA


SMA grip extender

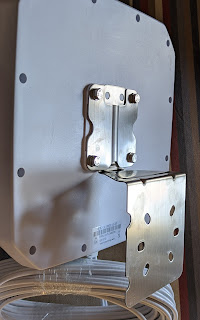

Différents modes de fixation  livrés




fixation pour mât tubulaire




fixation murale






Cette antenne à été achetée chez ICMT-antennas.com
Ce n'est pas un placement de produit, ni de la publicité pour une marque.
