Etude alti/topo à Wallis et Futuna Hexa

Voici les antennes-relais BPT (Bureau des postes et des télécommunications) étudiés, avec leur profil altimétrique et topographique, en signal direct.

Antennes relais accessibles

4G Hihifo, Wallis et Futuna
Support 1603906
4G 800 MHz
azimut 182,81°
à 370 m
71% de signal direct
Secteurs 97-187-275
décalage de l'axe 94°

Hihifo, Wallis et Futuna
Support 794705
4G 800 MHz
azimut 356,16°
à 610 m
100% de signal direct
Secteurs 17-134-310
décalage de l'axe 42°

Mu'a, 98600, Wallis et Futuna
Support 628433
4G 800 MHz
azimut 173,67°
à 8860 m
100% de signal direct
Secteurs 147-255-345
décalage de l'axe 19°

Matériel du client :

• antenne extérieure MiMo LCM 4G LTE 5G MIMO  à 8 mètres du sol
• routeur 4G Tp-Link Archer MR 600
• mât à 8 m du sol

Mon conseil

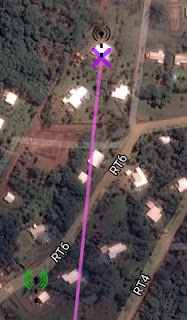

• Le meilleur relais est le plus loin Support 628433 à 8,86 km, mais dans son axe (voir photo sat) le relais 794705 à 600 m aura un signal plus fort qui risque de générer du bruit.
• Antenne extérieure omnidirectionnelle MIMO Poynting XPOL-1-5G à faible gain est recommandé à 8 m du sol
• si besoin 2x rallonges de 5 mètres en coax faible perte H-155 (Ø 5.4mm) SMA M/F
• Votre antenne directive à un trop fort gain pour la proximité des relais.

Seul un test sur site pourra confirmer cette solution.

Explications et légende de l'étude (pas de données CORINE)
